Si trattava di un piccolo ordine di fornitura per la lavorazione di un gruppo albero di ingranaggio elicoidale personalizzato utilizzato in un sistema di trasmissione industriale.
Il gruppo comprende un albero del cambio in acciaio legato e un giunto flessibile. Viene utilizzato in apparecchiature che richiedono una trasmissione stabile della coppia, carichi elevati e un funzionamento affidabile a lungo termine.

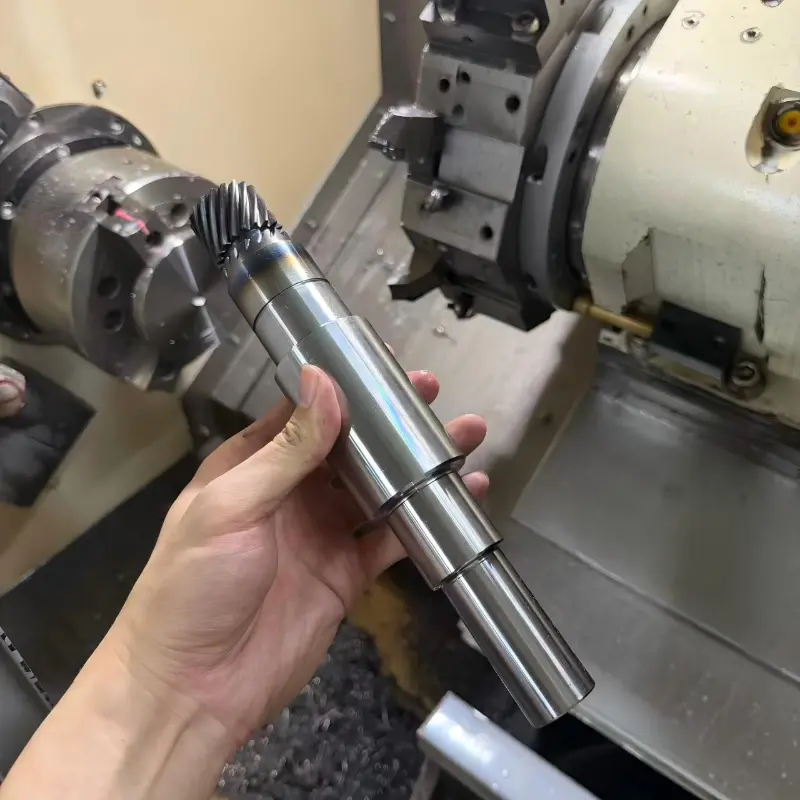

L'albero è stato realizzato in acciaio legato con buona temprabilità e proprietà meccaniche.
Il trattamento termico è stato effettuato per migliorare la durezza e la robustezza dell'albero, nonché la resistenza all'usura e le prestazioni agli urti in condizioni operative.
Nel caso dei componenti per la trasmissione, il contenimento delle alterazioni dimensionali dopo il trattamento termico gioca un ruolo importante. Di conseguenza, le aree delle sedi dei cuscinetti sono state lavorate dopo il trattamento termico per garantire la precisione finale e il montaggio.
Il processo di produzione completo comprendeva:
Tornitura CNCper le caratteristiche dell'albero
Lavorazione di ingranaggi elicoidali
Trattamento termico
Finitura di precisione delle sedi dei cuscinetti
Montaggio con giunto flessibile
È stato eseguito un processo di lavorazione dopo il trattamento termico per correggere la potenziale deformazione e garantire il livello di tolleranza richiesto per l'installazione del cuscinetto.
Ingranaggio cilindrico di vecchio stile, ma il design dell'ingranaggio elicoidale fornisce un innesto molto più fluido, quindi smorza efficacemente le vibrazioni e garantisce una trasmissione migliore.

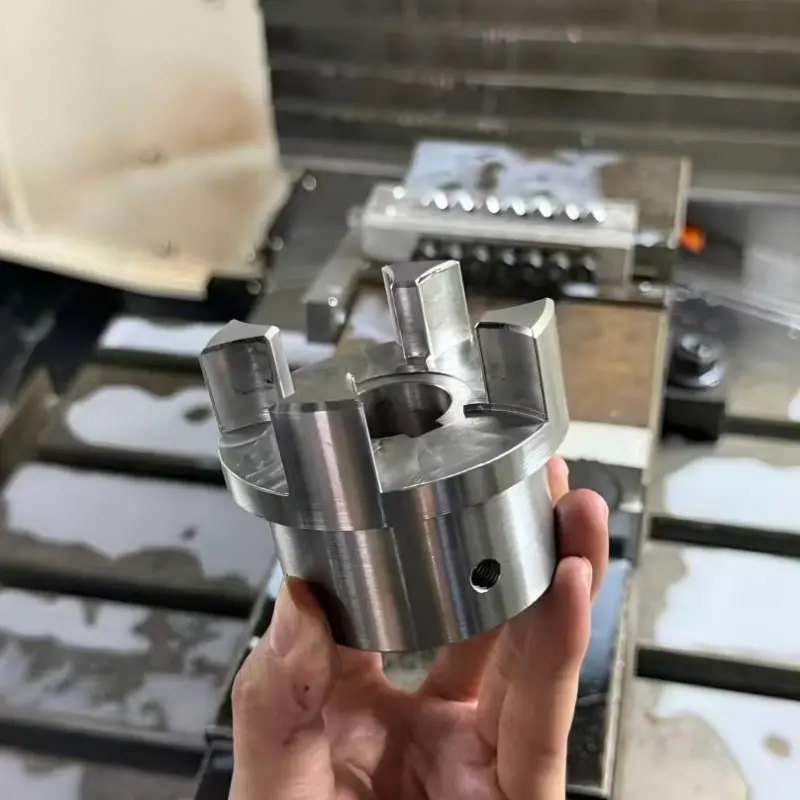

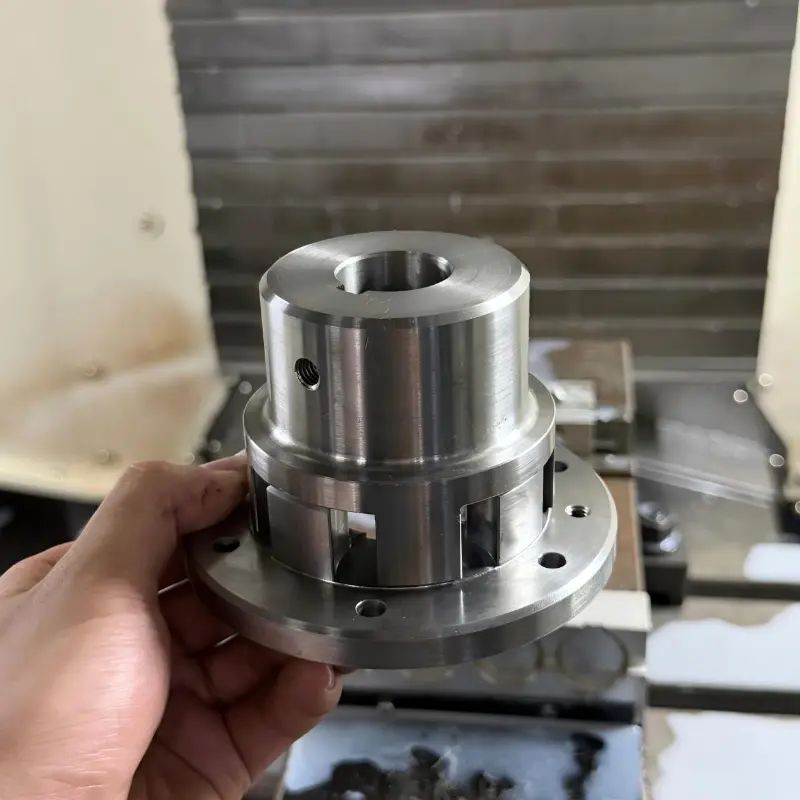

Il giunto flessibile assorbe parte degli impulsi e delle vibrazioni durante il funzionamento, consentendo l'utilizzo di un gruppo albero del cambio più appropriato in apparecchiature industriali a servizio continuo.
Questa soluzione di alberi ingranaggi in lega è quindi ampiamente adottata in:
Riduttori industriali
Sistemi di trasmissione per carichi pesanti
Apparecchiature per l'automazione
Macchinari che richiedono una trasmissione stabile della coppia
In qualità di produttore esperto di alberi per ingranaggi elicoidali, BestPro Precision Manufacturing fornisce produzione personalizzata basata su disegni, campioni o requisiti tecnici.
Comprendendo la lavorazione CNC, il controllo del trattamento termico e dei processi di finitura e la capacità di ispezione, assistiamo i clienti con una produzione affidabile di componenti di trasmissione sia per piccoli lotti che per progetti di produzione.
-
