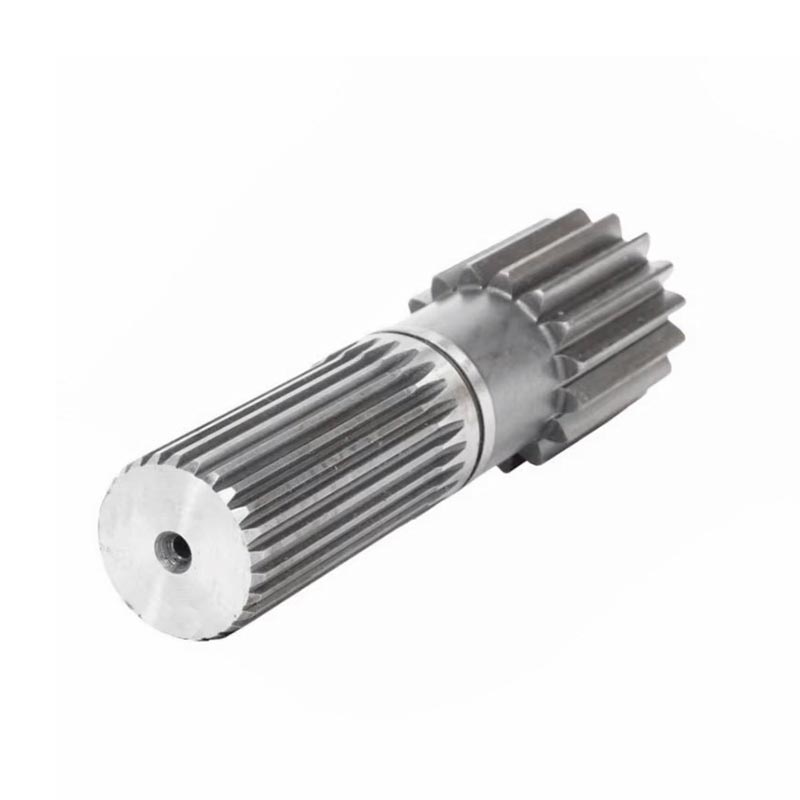

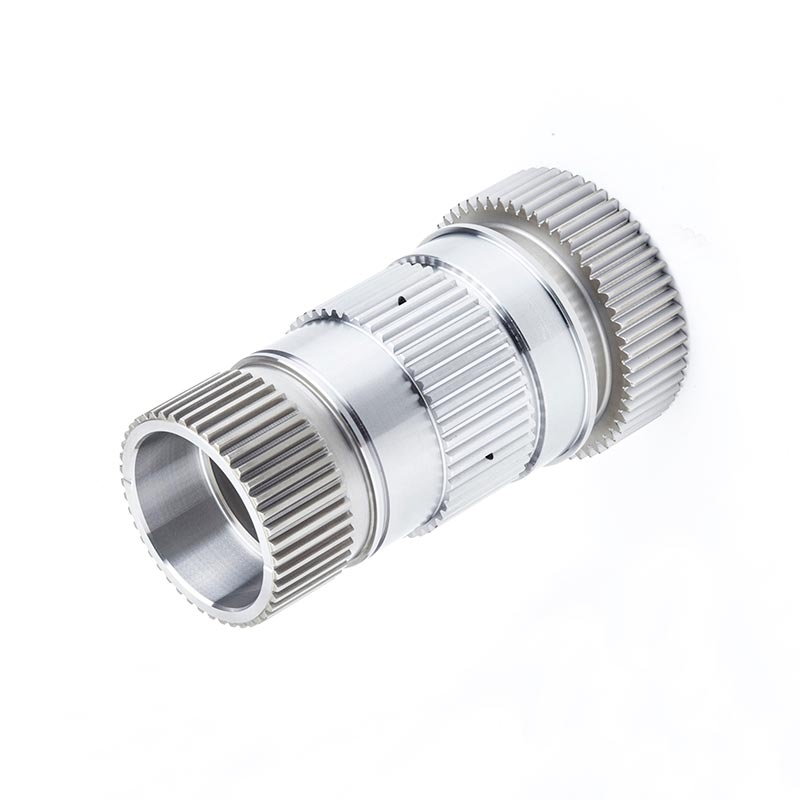

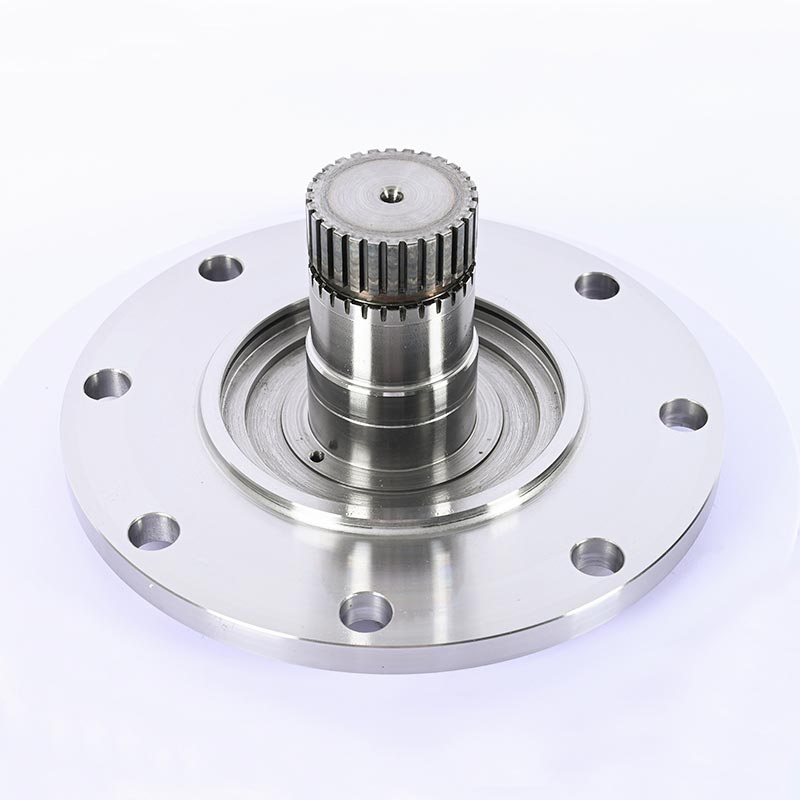

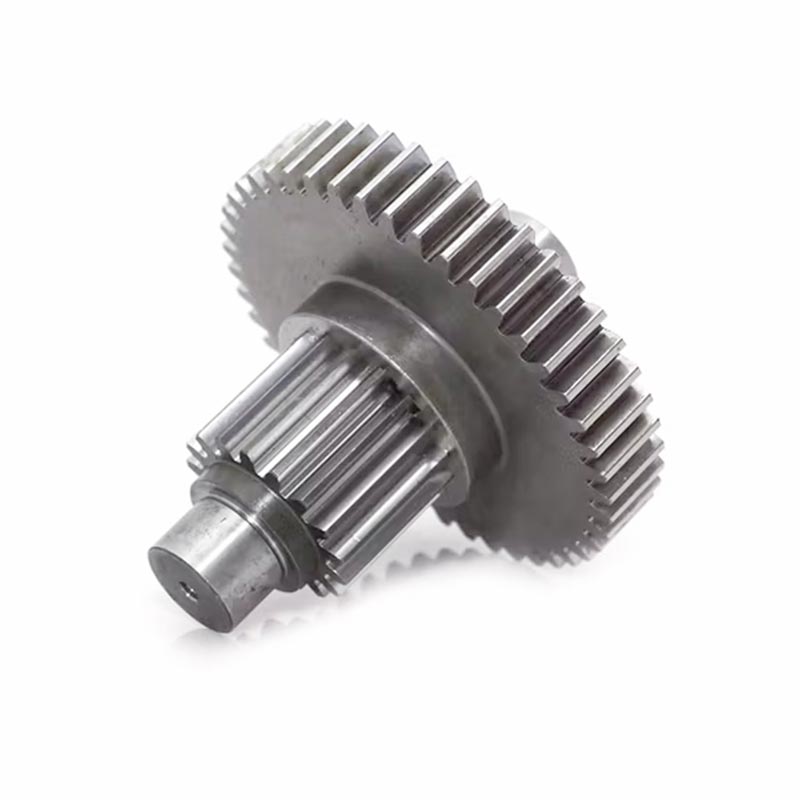

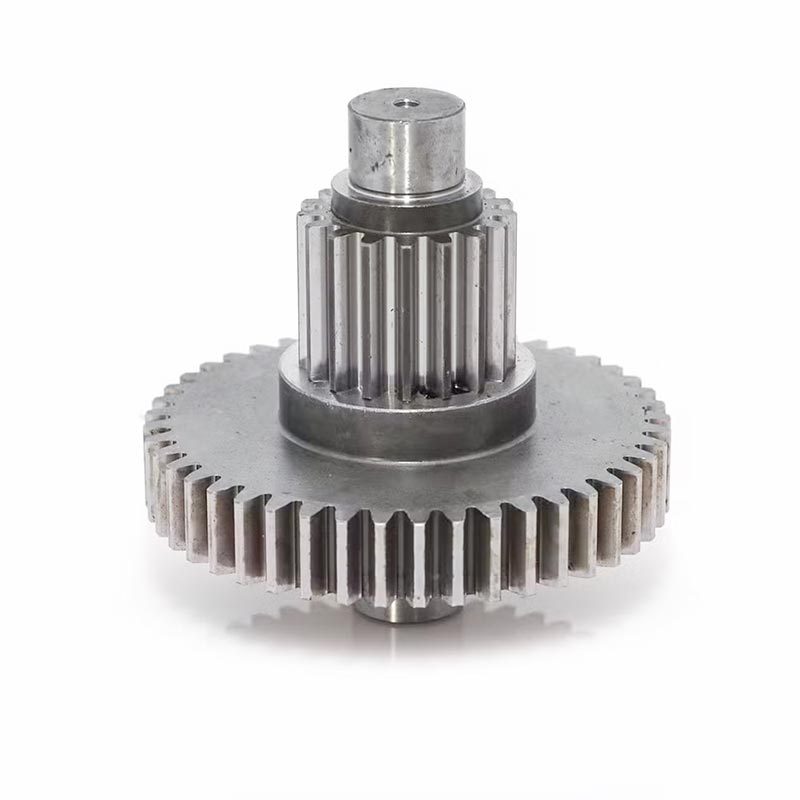

Alberi del cambio personalizzati

BestPro, un fornitore professionale di lavorazione CNC in Cina, produce ingranaggi, alberi, alberi scanalati e parti combinate di alberi per ingranaggi personalizzati per l'industria attrezzature, sistemi automobilistici, macchinari per l'automazione e applicazioni energetiche. Tutto viene lavorato dal cliente disegno e tolleranza, finitura superficiale o requisiti di carico.

Ingegneria e produzione

Piccoli lotti/Prototipi: tutti fresati e torniti a CNC; inoltre come processo di dentatura o sagomatura
Volume medio/alto: per grezzi forgiati e finiti a CNC per maggiore resistenza e stabilità dimensionale
Il materiale, il trattamento termico e il percorso di lavorazione dipendono dalla posizione dell'ingranaggio/albero e dal carico dell'applicazione.

Applicazioni

Macchine utensili: ingranaggi cilindrici/elicoidali, alberi di trasmissione, alberi di accoppiamento
Automotive ed EV: ingranaggi, scanalature, alberi di ingresso/uscita
Agricoltura e fuoristrada: ingranaggi conici, alberi di trasferimento di potenza
Automazione e robotica: ingranaggi di piccoli moduli, alberi scanalati di precisione
Energia e pompe: azionamenti di pompe, alberi di torsione, collegamenti scanalati

Requisiti meccanici

Ingranaggi ad alta velocità: gradiente di durezza, bassa rumorosità
Alberi per carichi pesanti: resistenza alla fatica torsionale
Ambiente aggressivo: acciaio inox o superfici trattate

Elenco materiali/trattamenti superficiali/posizioni

Itinerario di produzione

Piccole quantità/prototipo

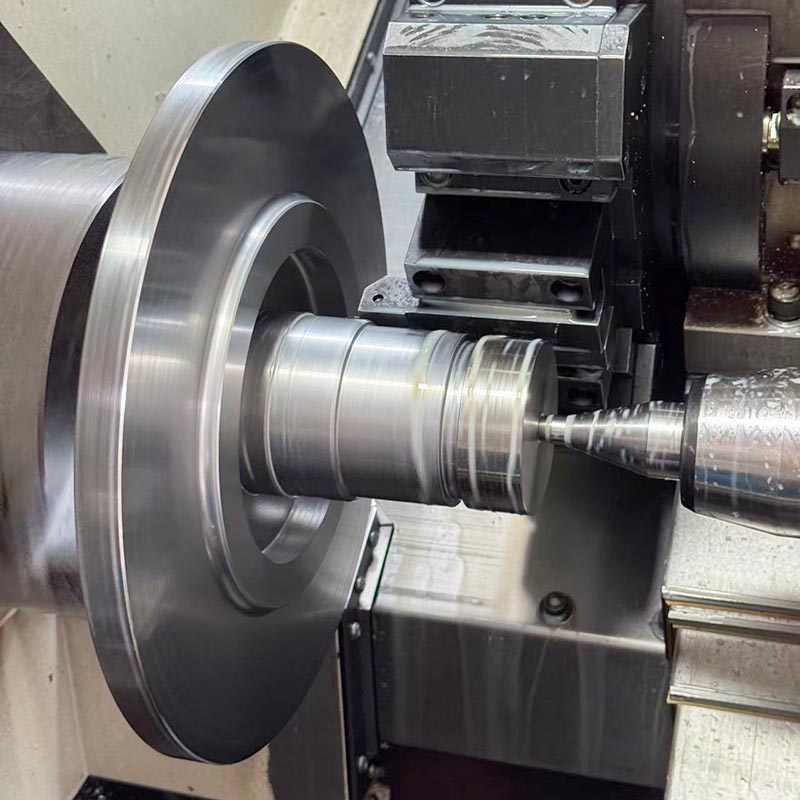

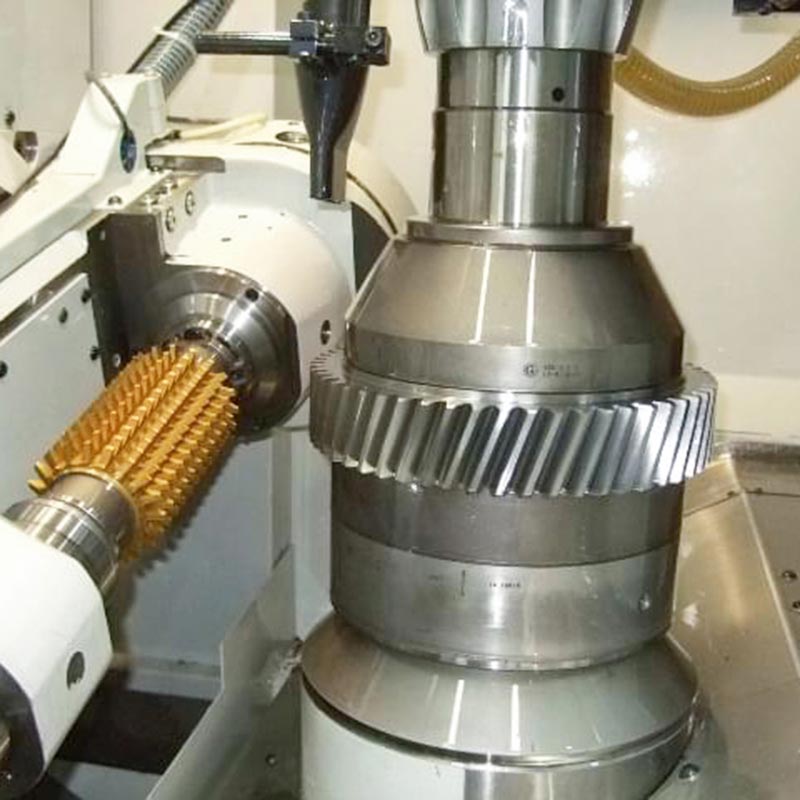

Completamente lavorato con tecnologia CNC: tornitura, fresatura e dentatura/sagomatura.
Utile per controllare la geometria degli ingranaggi e centrare gli alberi.
Dopo il trattamento termico e la rettifica, gli alberi degli ingranaggi personalizzati hanno una buona stabilità dimensionale.

Volume da medio ad alto

Grezzi forgiati + finitura CNC per la massima robustezza e resistenza alla fatica
Grezzi fusi + finitura CNC di forme grandi o complesse
Pezzi di precisione piccoli e ad alto volume di MIM
La scelta dei processi si basa sulla geometria, sulla forma e sull'utilizzo.

Requisiti di ingegneria

Precisione degli ingranaggi: passo, passo, angolo dell'elica influiscono sulla rumorosità e sull'efficienza.
Eccentricità e concentricità: importanti per i cuscinetti e la distribuzione del carico
Precisione della scanalatura/chiavetta: trasmissione stabile della coppia
Distribuzione della durezza dello strato superficiale: la faccia dentata è dura mentre la parte centrale è tenace.
Stabilità dopo il trattamento termico: la deformazione è ridotta al minimo e il cambiamento dimensionale rimane controllabile.

Caso esemplificativo

Un albero motore Poclain MS11 con materiale di grado 42CrMo si era fratturato in corrispondenza della transizione della scanalatura in un'applicazione in cui è stata applicata la coppia. Il materiale è stato aggiornato da BestPro a 17CrNiMo6, cementato piatto e tondo con materiali selezionati indurimento. La parte è stata prodotta come un albero ingranaggio autonomo lavorato a CNC. Non si sono più viste crepe dopo la prima volta prove sul campo - cliente riordinato 100 pz.

Passaggio successivo

Invia i tuoi disegni o specifiche per alberi di trasmissione personalizzati. I nostri ingegneri esamineranno la scelta dei materiali, il trattamento termico e percorso di lavorazione per soddisfare le vostre esigenze di applicazione e tolleranza.
